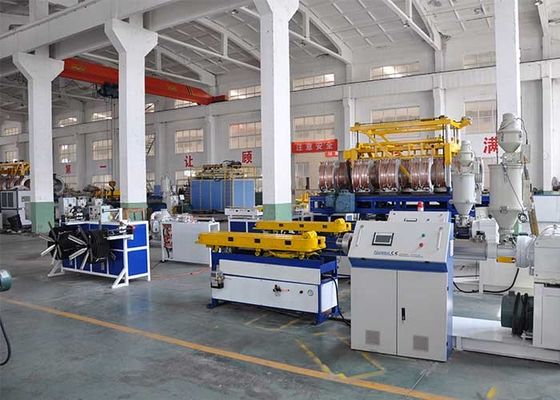

50mm de 63mm Enige Muur Golf Enige Schroef van de Pijpproductielijn

50mm de 63mm Enige Muur Golf Enige Schroef van de Pijpproductielijn

Eigenschap

●Het rangschikken van koker wordt gemaakt van aluminiumlegering, en de oppervlakte is slijtvast. De buisgolfvorm kan door speciaal softwareprogramma worden berekend, en de ringsstijfheid kan bij hetzelfde gewicht worden verkregen.
●Het koelwater wordt ingespoten bij zowel het vormen zich als terugkeersecties (dergelijke modellen in de markt zijn luchtgekoeld en zonder water).
●De vormende machine heeft speciale structuur om de dislocatie van pijp (met octrooibescherming) effectief te verminderen.
●De vormende machine heeft speciale structuur om het upwarping effectief te remmen en ervoor te zorgen dat de module niet zal misvormen (met octrooibescherming).

Productielijnlijst

Gedetailleerde technische informatie

1.0 enige Schroefextruder SJ90x30

--De Hardheid van de vatschroef van schroef HV>740

--Materiële 38CrMoAlA-Hardheid van vat HV>940

--Nitriding behandeling

--Diepte van vatnitriding 0,4--0.7mm

--Diepte van schroefnitriding 0.30.6mm

--Diameter van schroef 90mm

--L: D 30 ︰ 1

Heating& het koelen

--Vat het verwarmen streek 5 streken x 4.5kw

--Vat het koelen streek 5 streken x 0.18kw

--Vermogen van vat die 23kw verwarmen

Het drijven

--AC Motor 150-1500 r.p.m 75kw

--Convertor Fuji

--Het toestel van de wieldoos het drijven

--Toestel Materiële 20CrMnTi

--Toesteltype Spiraalvormig Toestel

--Max. Output 260kg/h

1.1 auto-voedt Systeem

--Auto Drogere 1pcs

--Materiële auto-Lader 1pcs

2.0 vormen

2.1 matrijzenhoofd

--Specificatie: Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200mm

--De Spiraal van de matrijzenstructuur

--Materiële nitriding & het doven van Cr 40

2.2 vormblok

--Hoog materiaal - de legering van het kwaliteitsaluminium

--Hoeveelheid 35 paren

--Het koelen type luchtkoeling

3.0 forming-machine sbcj-200

--Lengte van de keten van de module 4620 mm

--Hoeveelheid van module 35 paren (Aluminiumvorm)

--Omschakelaar 1pcs

--Bovenkant & bodem in-phase aandrijvingsmotor 3.7kw

--Het koelen wijze Luchtkoeling

--Druk van module koelkanalen 1.8MPa

--Centrale hoogte (mm) 1050mm (regelbaar)

--MODULE Φ 50, Φ 63, Φ 75, Φ 90, Φ 110, Φ 160, Φ 200 MM

--Auto-smeert systeem 1 reeksen

--Het koelen watertemperatuur 8-20℃

--Max. Waterverbruik 1,5 cum/h

--Max. Horizontale aanpassing ±50 mm

--Max. Rechte aanpassing 100 mm

--Gewicht van machine 3000kg

4.0 snijmachine stg-200

--Identiteitskaart Φ50-Φ200mm van de pijpdiameter

--Het vastklemmen van de „Helft“ klem door cilinder

--Pneumatisch vastklemmen

--Het snijden bij de vaste lengte: Het vormen van machine telt de lengte van pijp en geeft de scherpe orde.

5.0 het ten val brengen van Steun

--Lengte 6000mm

6.0 PLC Controlesysteem

--Temperatuurcontrole

--Schakelaar (Siemens)

--Engels Menu

--Mens/machine-interface 10,4 1set (Siemens)

--Nieuw generatieplc systeem 1set (Siemens)

--Touch screen, mens-machine dialoog
