Plaats van herkomst: | China |
Merknaam: | SD Huasu Brand |
Certificering: | CE, ISO9001:2008, UL, QS, GMP |
Modelnummer: | PE de enige muur golflijn van de pijpuitdrijving |
Min. bestelaantal: | 1 reeks |
---|---|
Verpakking Details: | standaardpakket |
Levertijd: | 30 werkdagen |
Betalingscondities: | T/T |
Levering vermogen: | 50 reeksen/maand |
Vormen: | Matrijzenhoofd, vormblokken, waterkoker | Extruder: | SJ 90/33 |
---|---|---|---|
L/D: | 33/1 | Vat het Verwarmen: | 5 streken x 4.5kw |
Vat het koelen: | 5 streken x 0.18kw | Motor: | 150-1500 r.p.m 75kw |
Hoog licht: | 200mm de Lijn van de de Pijpuitdrijving van de Kabelbescherming,De golflijn van de Pijpuitdrijving,PLC PE de Lijn van de Pijpuitdrijving |

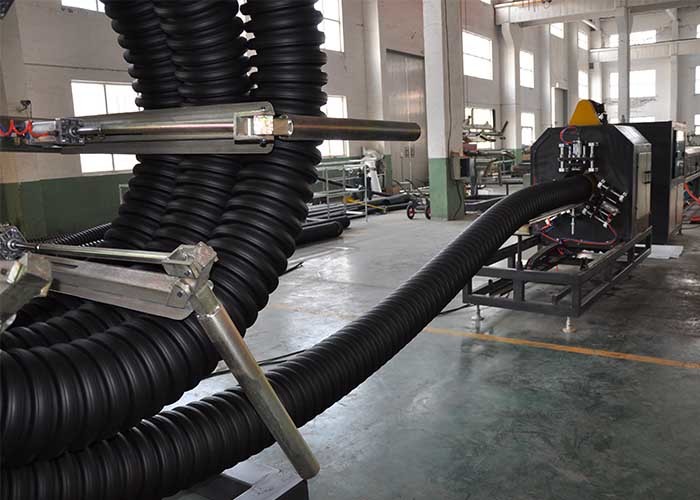

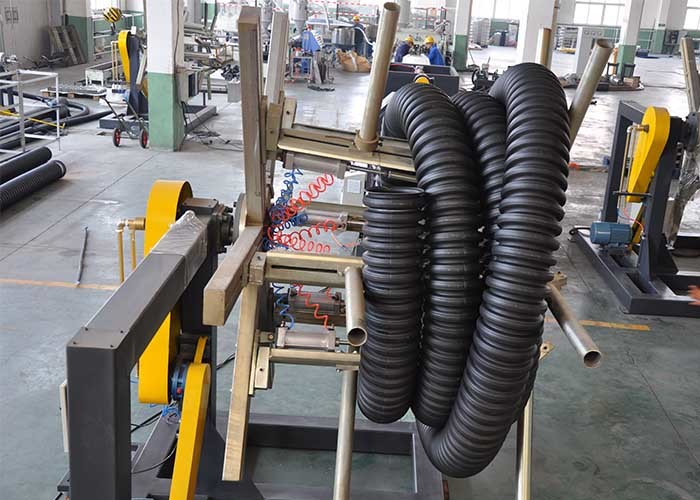

Golf van de de Pijpuitdrijving van de Kabelbescherming Lijn 50mm200mm met SJ90/33-Extruder
Productielijnlijst
Nr. | Naam & Model | Hoeveelheid | |
01 | Enige Schroefextruder SJ90x30 | 1 reeks | |
02 | Vormen | 50mm blok van de matrijzen het hoofdvorm | 7 reeksen |
63mm blok van de matrijzen het hoofdvorm | |||
75mm blok van de matrijzen het hoofdvorm | |||
90mm blok van de matrijzen het hoofdvorm | |||
110mm blok van de matrijzen het hoofdvorm | |||
160mm blok van de matrijzen het hoofdvorm | |||
200mm blok van de matrijzen het hoofdvorm | |||
03 | Forming-machine sbcj-200 | 1 reeks | |
04 | Snijmachine stg-200 | 1 reeks | |
05 | Het ten val brengen van Steun | 1 reeks | |
06 | PLC Controlesysteem | 1 reeks |
Gedetailleerde technische informatie
1.0 enige Schroefextruder SJ 90x30
--De Hardheid van de vatschroef van schroef HV>740
--Materiële 38CrMoAlA-Hardheid van vat HV>940
--Nitriding behandeling
--Diepte van vatnitriding 0,4--0.7mm
--Diepte van schroefnitriding 0.30.6mm
--Diameter van schroef 90mm
--L: D 30 ︰ 1
Heating& het koelen
--Vat het verwarmen streek 5 streken x 4.5kw
--Vat het koelen streek 5 streken x 0.18kw
--Vermogen van vat dat 23kw verwarmt
Het drijven
--AC Motor 150-1500 r.p.m 75kw
--Convertor Fuji
--Het toestel van de wieldoos het drijven
--Toestel Materiële 20CrMnTi
--Toesteltype Spiraalvormig Toestel
--Max. Output 260kg/h
1.1 auto-voedt Systeem
--Auto Drogere 1pcs
--Materiële auto-Lader 1pcs
2.0 vormen
2.1 matrijzenhoofd
--Specificatie: Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200mm
--De Spiraal van de matrijzenstructuur
--Materiële nitriding & het doven van Cr 40
2.2 vormblok
--Hoog materiaal - de legering van het kwaliteitsaluminium
--Hoeveelheid 35 paren
--Het koelen type luchtkoeling

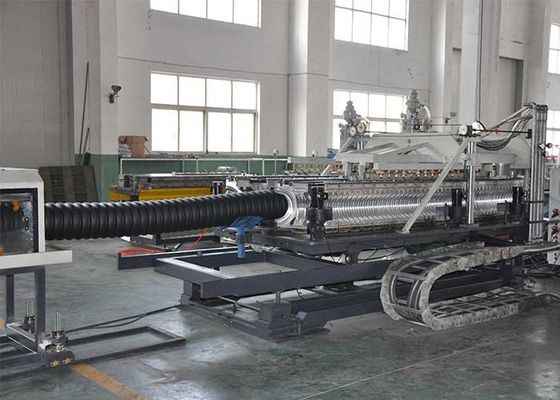

3.0 forming-machine sbcj-200
--Lengte van de keten van de module 4620 mm
--Hoeveelheid van module 35 paren (Aluminiumvorm)
--Omschakelaar 1pcs
--Bovenkant & bodem in-phase aandrijvingsmotor 3.7kw
--Het koelen wijze Luchtkoeling
--Druk van module koelkanalen 1.8MPa
--Centrale hoogte (mm) 1050mm (regelbaar)
--MODULE Φ 50, Φ 63, Φ 75, Φ 90, Φ 110, Φ 160, Φ 200 MM
--Auto-smeert systeem 1 reeksen
--Het koelen watertemperatuur 8-20℃
--Max. Waterverbruik 1,5 cum/h
--Max. Horizontale aanpassing ±50 mm
--Max. Rechte aanpassing 100 mm
--Gewicht van machine 3000kg
4.0 snijmachine stg-200
--Identiteitskaart Φ50-Φ200mm van de pijpdiameter
--Het vastklemmen van de „Helft“ klem door cilinder
--Pneumatisch vastklemmen
--Het snijden bij de vaste lengte: Het vormen van machine telt de lengte van pijp en geeft de scherpe orde.
5.0 het ten val brengen van Steun
--Lengte 6000mm
6.0 PLC Controlesysteem
--Temperatuurcontrole
--Schakelaar (Siemens)
--Engels Menu
--Mens/machine-interface 10,4 1set (Siemens)
--Nieuw generatieplc systeem 1set (Siemens)
--Touch screen, mens-machine dialoog
