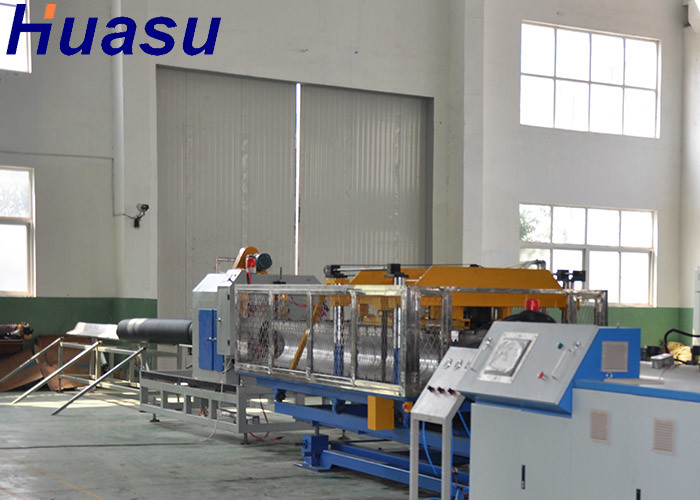

Ventilator de Koelhdpe Lijn van de de Pijpuitdrijving van de Pijpextruder DWC

Ventilator die de Dubbele Muur Golflijn van de Pijpuitdrijving koelen

de golfmachine van de pijpuitdrijving kan 9mm tot 1200mm OD/ID golfpijp produceren, die wijd worden gebruikt aangezien de kabel dekking beschermt, medische overdrachtpijp (de kleine grootte plooide pijp); gasoverdracht, wateroverdracht (grote grootte golfpijp) enz.

de golfpijpmachine bestaat uit:

1. extruder
volgens verschillend materiaal, extruder van de gebruiks de kegel dubbele schroef voor materiële, enige de schroefextruder van pvc voor PE/PP-materiaal zou kunnen zijn.

ook kiest het extrudermodel volgens pijpgrootte & vormontwerp. bijvoorbeeld, kiest PE 9mm tot 25mm golfpijp, enige de schroefextruder van SJ65/30 voor hoge snelheidsontwerp, of enige de schroefextruder van SJ55/30 voor normaal snelheidsontwerp.

En de extruder QTY kiest volgens pijpontwerp, enig muur golfpijpgebruik één extruder, dubbele muur golfpijpbehoefte 2 reeksen extruder. zoals PE kiest 160mm enige muur golfmachine van de pijpproductie enige de schroefextruder van SJ75/33, kiest de dubbele muurtype behoefte enige de schroefextruder van SJ75/33 + enige de schroefextruder van SJ65/33. evenals SJZ45/90 plooide de kegel dubbele schroefextruder voor de kleine enige muur van pvc pijpuitdrijving.

volgens cliëntvereisten, zou onze extruder vervaardigingscontrole kunnen zijn door PLC van SIEMENS, met SMATAC HMI.

2, de matrijs van de pijpuitdrijving + golfpijp het vormen zich matrijs
de matrijs van de pijpuitdrijving heeft dezelfde functie zoals de normale stevige matrijzen van de muurpijp, metled het maken plasitc in ronde vorm, enkel muurdikte meer meer meer verdunner dan stevige muurpijp.
Maar het heeft verschil, omdat de muurdikte zeer dun, zodat het slag met lucht wanneer het gaan in het vormen zich matrijs zal zijn, voor het geval dat zeer het slechte shapping en rangschikken. dit is moeilijk controledeel, maar stuk van cake voor onze ervaren ingenieur.

de golfdiepijp het vormen zich matrijs gewoonlijk van aluminium wordt gemaakt/aluminum-alloy, volgens pijpgrootte & het vormen van machinetype, het heeft verschillend ontwerp voor het plaatsen bij het vormen van machine, ook verschillend koeltype volgens het ontwerp van de lijnsnelheid. de normale snelheid van de snelheidsproductie, ventilator het koelen, de snelheid van de hoge snelheidsproductie, waterkoeling.

Onze ontworpen het vormen zich matrijs kan het online belling maken, die efficiënter is voor pijpverbinding.

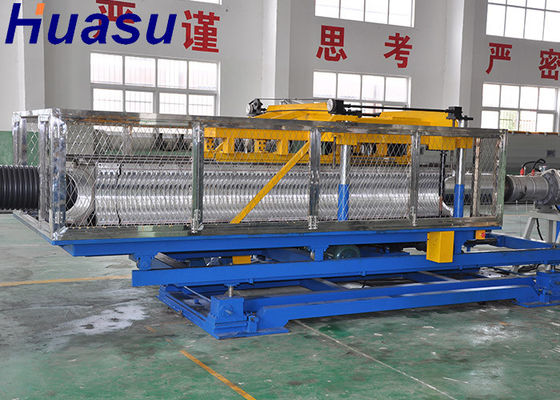

3, vormt machine
vormt machine aan het plaatsen van de het vormen zich matrijs wordt gebruikt, en het maken van de het vormen zich matrijs die onophoudelijk werkend.

4, snijmachine + stapelaar of windende machine
gewoonlijk voor kleine grootte (9mm tot 110mm) golfpijp rust met het winden van machine, enige schijfspoel, dubbele schijfspoel uit, zijn allebei o.k. want de hoge snelheid dubbele schijf widner voorstelt.
ook als 75mm, 90mm, 110mm couble is de pijp cutted in korte lengte, zoals 9m, vergen 6m enz. dan quip met snijmachine + stapelaar, omdat scherpe frequentie hoger dan windend type.
