Plaats van herkomst: | China |
Merknaam: | SD Huasu Brand |
Certificering: | CE, ISO9001:2008, UL, QS, GMP |
Modelnummer: | BR HUASU |
Min. bestelaantal: | 1 reeks |
---|---|
Verpakking Details: | standaardpakket |
Levertijd: | 30 werkdagen |
Betalingscondities: | T/T |
Levering vermogen: | 50 reeksen/maand |
enige schroefextruder: | SJ30×25 | Vormen: | 1 reeks |
---|---|---|---|
Vacuümkaliberbepaling waterkoelingstank: | Sgzl-63 | De tank van het nevelwater: | Sgpl-63 |
Afstand-van machine: | Sdq-63 | Snijmachine: | Sgqg-63 |
Hoog licht: | De ingepaste HDPE Lijn van de Pijpuitdrijving,20mm HDPE de Lijn van de Pijpuitdrijving,220kg/H HDPE de Lijn van de Pijpuitdrijving |
Algemene informatie
Diameter (mm) | 20 | 25 | 32 | 40 | 50 | 63 |
Drukrang |
Plaats | Workshop |
Voeding | Geen gevaarlijk gebied, Geen gebied van het machtseinde |
Vochtigheidsgraad | ≤95% |
Temperatuur | 0-36℃ |
Macht | 380 V x 50 Herz x Fase 3 (volgens klantenvereiste) |
Totale Macht | 140kw, is het energieverbruik over 85kw |
Koelwater | Recyclerend water. ≤20℃, ≥0.3Mpa, ~15M ³ /h |
Samengeperste lucht | 0.3m3/min, >1.2Mpa |
Overzichtsdimensie | 42m×2.2m×2.5m |
Extruder | Motor | Max. Output | Nota |
SJ65/33 | 75kw | 220kg/h | Uitdrijving voor pijp |
SJ30/25 | 2.2kw | 10kg/h | Uitdrijving voor teken |
1. De outputcapaciteit varieert met de materialen en de verrichtingsvoorwaarden.
2. Lijnsnelheid: Volgens de dikte, pijpnorm en verrichtingsvoorwaarde.
3. Verrichtingsrichting: Van rechts naar links.
4. De kleur van de lijn: De standaardkleur van HUASU.
5. Blijft het recht de specificatie van de lijn te verbeteren, als er om het even welke wijziging in de toekomstige klant niet zal geïnformeerd is.
Gedetailleerde technische informatie
Nr | Naam | Model | Qty | Opmerking |
1.0 | Enige schroefextruder | SJ65×33 | 1 reeks | Uitdrijving voor pijp |
Enige schroefextruder | SJ30×25 | 1 reeks | Uitdrijving voor teken | |
2.0 | Vormen | 1 reeks | ||
3.0
|
Vacuümkaliberbepaling waterkoelingstank | Sgzl-63 | 1 reeks | 3000mm |
Vacuümkaliberbepaling waterkoelingstank | Sgzl-63 | 1 reeks | 6000mm | |
4.0 | De tank van het nevelwater | Sgpl-63 | 2 reeksen | |
5.0 | Afstand-van machine | Sdq-63 | 1 reeks | |
6.0 | Snijmachine | Sgqg-63 | 1 reeks | |
7.0 | Breng steun ten val | 1 reeks | ||
8.0 | Controlesysteem | 1 reeks |
1.1 enige Schroefextruder SJ30×25
--Schroefhardheid van schroef HV>740
--Vathardheid van vat HV>940
--Materiële 38CrMoALA, nitriding behandeling
--Vatnitriding diepte 0.5~0.7mm
--Schroefnitriding diepte 0.4~0.6mm
--Ingelast vat met het met water gekoelde gedwongen voeden
--Schroefdiameter 30mm
--L: D 25:1
Het verwarmen & het koelen
--Vat het verwarmen streek 3 streken × 1kw
--Vatmacht 3kw
Het drijven
--AC Motor 2.2kw
--Reductiemiddelen Planetarisch cirkelvormig reductiemiddel
--Vultrechter van het vultrechter de materiële Roestvrije staal
2.0 vormen
--Specificatie Φ20-63mm
--Ontwerp van de structuur het Spiraalvormige gespleten structuur
--Materiële het Smeedstuk en het aanmaken van Cr 40 behandeling
--Verwarmingsmethoderoestvrij staal het verwarmen ring
--Het verwarmen macht 12kw
2.1 matrijs/Kern/het Rangschikken van koker
--Waterfilm die koker rangschikken
--Materieel koper
--Specificatie Φ20, Φ25, Φ32, Φ40, Φ50, Φ63

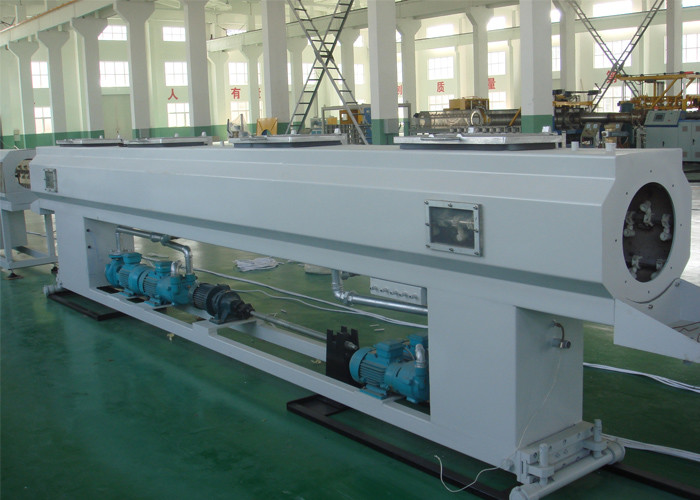

3.0 vacuümkaliberbepaling waterkoeling sgzl-63
--Toepasselijke pijpwaaier Φ20-63mm
--Verf van de de plaatnevel van het kabinets de materiële roestvrije staal
--Vacuümdooslengte 3000mm
--Vacuümpomp 3KW
--Waterpomp 2.2KW
--Maximum vacuüm-0.06mpa
--Roestvrij staalfilter
--Nevelpijp 4 PCs-roestvrij staal
--Pijpabs
--Van de watertemperatuur en waterspiegel automatische controlesysteem
--Het elektro hangende type van controledoos
--Driedimensioneel regelbaar kabinet
--Het bewegen van voorwaartse en achterwaartse motor 0.75KW
--Hoogte, horizontale handcontrole
--Voor en achterbewegingsafstand van doos 900mm
--Linker en juiste aanpassingsafstand van de doos ±50mm
--Boven en beneden aanpassingsafstand van de doos ±50mm
--Vierkante het staalpijp van het grondspoor met het schilderen
3.1 vacuümkaliberbepaling waterkoeling sgzl-63
--Toepasselijke pijpwaaier Φ20-63mm
--Verf van de de plaatnevel van het kabinets de materiële roestvrije staal
--Vacuümdooslengte 6000mm
--Vacuümpomp 4KW
--Waterpomp 4KW
--Maximum vacuüm-0.06mpa
--Roestvrij staalfilter
--Nevelpijp 4 PCs-roestvrij staal
--Pijpabs
--Van de watertemperatuur en waterspiegel automatische controlesysteem
--Het elektro hangende type van controledoos
--De hoogte van kabinet kan van links naar rechts worden aangepast
--Boven en beneden aanpassingsafstand van de doos ±50mm
4.0 tank sgpl-63 van het nevelwater
--Het roestvrije staal van het tanklichaam
--Waterpomp 4KW
--Lengte 6000mm
--Bespuitende pijp 4 stukken roestvrij staal
--Pijpabs
--Regelbare hoogte
--Boven en beneden aanpassingsafstand van de doos ±50mm
5.0 afstand-van machine sdq-63
--Type Twee pedrails
--Rubberblok materieel zacht elastisch V-vormig rubberblok
--Het vastklemmen pneumatische buisvorm
--Het vastklemmen buislengte 2200mm
--De macht van de aandrijvingsmotor 3kw de snelheidsregelgeving van de frequentieomzetting
--Ver*voeren-van (maximum) spanning. 3KN
--Het vervoeren snelheid 3-30m/min

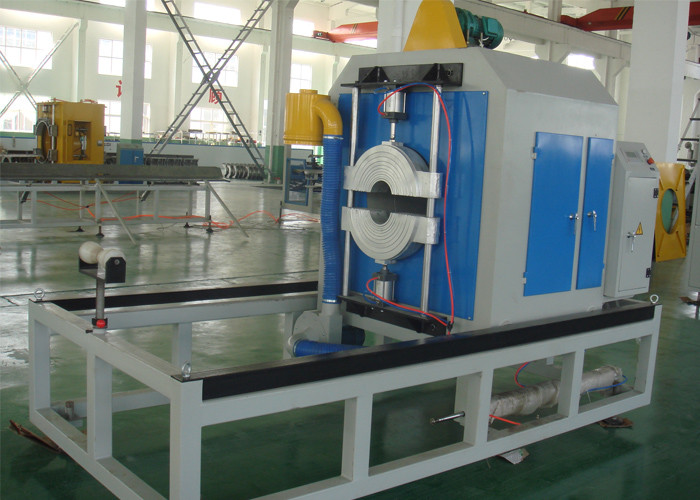

6.0 snijmachine sgqg-63
--Toepassingswaaier Φ20~Φ63mm
--Het vastklemmen methode Het pneumatische vastklemmen
--Blad van de blad het materiële legering
--Scherp vorm cirkelknipsel
--Het werk lineaire snelheid 0.3-5 M/min
--Efficiënte slaglengte 1500mm
--De macht 1.1kw van de revolutiemotor
7.0 breng steun stf-6000 ten val
--Het leegmaken pijplengte 6000mm
--Klepmateriaal roestvrij staal het oppoetsen
--Pneumatische controle, automatische omverwerping met vaste lengte
8.0 controlesysteem
--temperatuurcontrole Omron
--Omschakelaar ABB
--Schakelaar Siemens
