260kg/H kies Muur Golfpijp uit Vormt Machine

260kg/H kies Muur Golfpijp uit Vormt Machine

  • 260kg/H kies Muur Golfpijp uit Vormt Machine
  • 260kg/H kies Muur Golfpijp uit Vormt Machine
  • 260kg/H kies Muur Golfpijp uit Vormt Machine
  • 260kg/H kies Muur Golfpijp uit Vormt Machine
  • 260kg/H kies Muur Golfpijp uit Vormt Machine
260kg/H kies Muur Golfpijp uit Vormt Machine
Productdetails:
Plaats van herkomst: CHINA
Merknaam: SD HUASU
Certificering: ISO
Modelnummer: SBG 250
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 reeks
Verpakking Details: standaardpakket
Levertijd: 30 werkdagen
Betalingscondities: T/T
Levering vermogen: 50 reeksen/maand
Contact
Gedetailleerde productomschrijving
Pijpdiameter: OD 90-315 mm Extruder: SJ 90/30
output: 120-260kg/h AC motor: 75kw
Omschakelaar: ABB Het voeden Systeem: Auto
totale macht: 120kw
Hoog licht:

260kg/H golfpijp die Machine vormen

,

Enige Muurpijp die Machine vormen

,

120kw golfpijp die Machine vormen

260kg/H de gemeenschappelijke Enige Muur plooide de Golfpijp van de Pijpuitdrijving Lijn vormt machine

  • De golfpijp die machine vormen heeft structuur gesloten, en wij kunnen het vacuüm vormen ook verstrekken zich. Afwisselend vormt vormbeweging in gesloten en volledig een tunnel. Het vormen van tunnel is sandwichontwerp en forcely het koelen van de vorm door het water te koelen. De vormende strook wordt gemaakt van carbidestaal, zodat is het corrosiebestendig.

    Single-wall golfpijpmachine werd ontwikkeld door Shandong Huasu. Het keurt toestellen goed om modules en malplaatjes in werking te stellen om water het doorgeven het koelen en luchtkoeling van de producten te realiseren, die hoge snelheid het vormen, zelfs plooiing, vlotte binnen en buitenpijpmuur verzekert. Deze golfpijpen worden vooral gebruikt in de pijp van de dradenbuis.

    De enige muur golfpijp wordt wijd gebruikt op gebied van autodraad, elektrische draad-overgaande pijpen, kring van werktuigmachine, beschermende pijpen van lampen en lantaarnsdraad, buizen van airconditioner en wasmachine, enz.

  • Productielijnlijst
Nr. Naam & Model Hoeveelheid
01 Enige Schroefextruder SJ90x30 1 reeks
02 Vormen 50mm blok van de matrijzen het hoofdvorm 7 reeksen
63mm blok van de matrijzen het hoofdvorm
75mm blok van de matrijzen het hoofdvorm
90mm blok van de matrijzen het hoofdvorm
110mm blok van de matrijzen het hoofdvorm
160mm blok van de matrijzen het hoofdvorm
200mm blok van de matrijzen het hoofdvorm
03 Forming-machine sbcj-200 1 reeks
04 Snijmachine stg-200 1 reeks
05 Het ten val brengen van Steun 1 reeks
06 PLC Controlesysteem 1 reeks



  • Gedetailleerde technische informatie

1.0 enige Schroefextruder SJ 90x30

--De Hardheid van de vatschroef van schroef HV>740

--Materiële 38CrMoAlA-Hardheid van vat HV>940

--Nitriding behandeling

--Diepte van vatnitriding 0,4--0.7mm

--Diepte van schroefnitriding 0.30.6mm

--Diameter van schroef 90mm

--L: D 30 ︰ 1



Heating& het koelen

--Vat het verwarmen streek 5 streken x 4.5kw

--Vat het koelen streek 5 streken x 0.18kw

--Vermogen van vat die 23kw verwarmen

Het drijven

--AC Motor 150-1500 r.p.m 75kw

--Convertor Fuji

--Het toestel van de wieldoos het drijven

--Toestel Materiële 20CrMnTi

--Toesteltype Spiraalvormig Toestel

--Max. Output 260kg/h

1.1 auto-voedt Systeem

--Auto Drogere 1pcs

--Materiële auto-Lader 1pcs



2.0 vormen

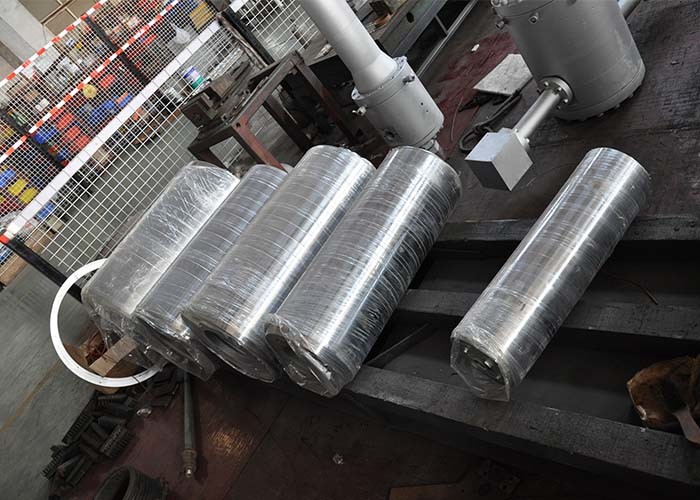

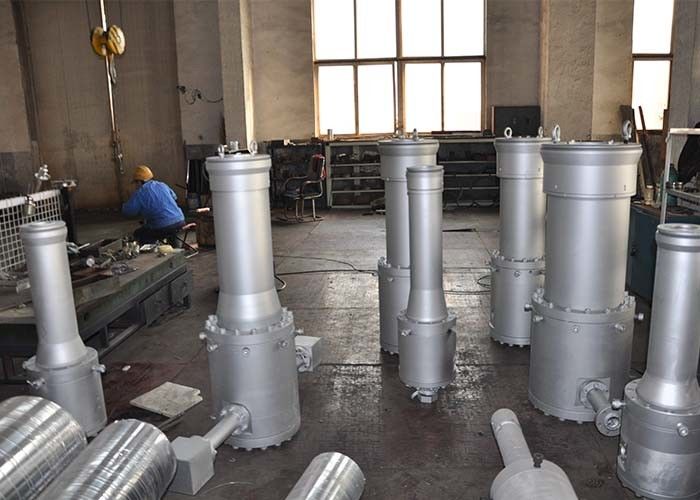

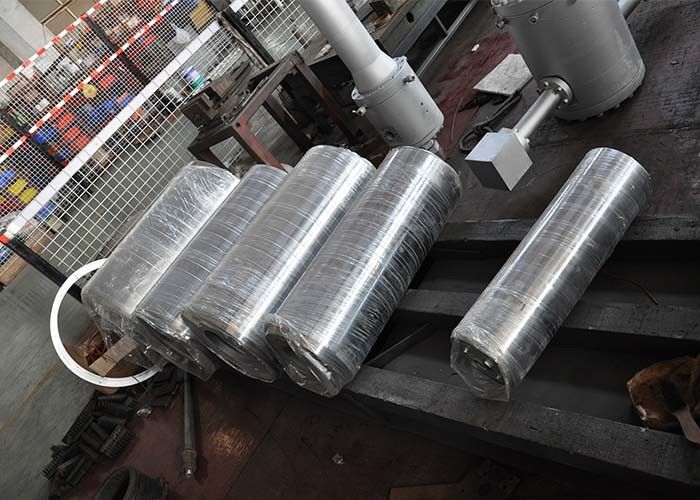

2.1 matrijzenhoofd

--Specificatie: Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200mm

--De Spiraal van de matrijzenstructuur

--Materiële nitriding & het doven van Cr 40

2.2 vormblok

--Hoog materiaal - de legering van het kwaliteitsaluminium

--Hoeveelheid 35 paren

--Het koelen type luchtkoeling

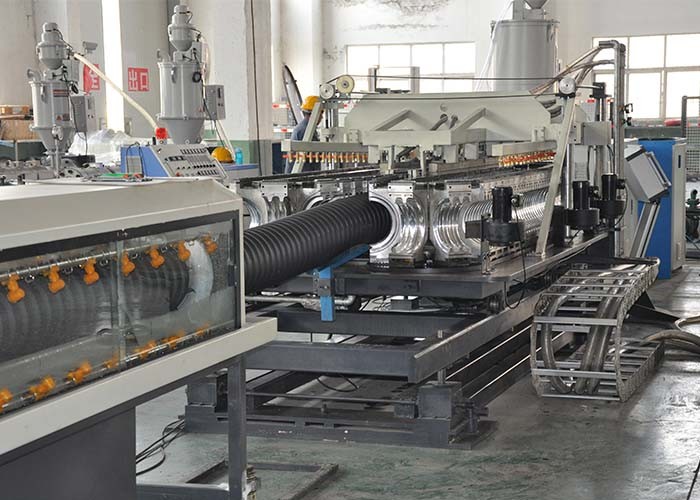

3.0 forming-machine sbcj-200

--Lengte van de keten van de module 4620 mm

--Hoeveelheid van module 35 paren (Aluminiumvorm)

--Omschakelaar 1pcs

--Bovenkant & bodem in-phase aandrijvingsmotor 3.7kw

--Het koelen wijze Luchtkoeling

--Druk van module koelkanalen 1.8MPa

--Centrale hoogte (mm) 1050mm (regelbaar)

--MODULE Φ 50, Φ 63, Φ 75, Φ 90, Φ 110, Φ 160, Φ 200 MM

--Auto-smeert systeem 1 reeksen

--Het koelen watertemperatuur 8-20℃

--Max. Waterverbruik 1,5 cum/h

--Max. Horizontale aanpassing ±50 mm

--Max. Rechte aanpassing 100 mm

--Gewicht van machine 3000kg



4.0 snijmachine stg-200

--Identiteitskaart Φ50-Φ200mm van de pijpdiameter

--Het vastklemmen van de „Helft“ klem door cilinder

--Pneumatisch vastklemmen

--Het snijden bij de vaste lengte: Het vormen van machine telt de lengte van pijp en geeft de scherpe orde.



5.0 het ten val brengen van Steun

--Lengte 6000mm



6.0 PLC Controlesysteem

--Temperatuurcontrole

--Schakelaar (Siemens)

--Engels Menu

--Mens/machine-interface 10,4 1set (Siemens)

--Nieuw generatieplc systeem 1set (Siemens)

--Touch screen, mens-machine dialoog
